Как изменить интервал между пунктирными линиями в Autocad

Обновлено: 05.07.2024

<р>1. Выберите окно просмотра, в котором вы хотите отобразить скрытые линии.

<р>2. Выберите меню "Окно" > "Инспектор свойств".

<р>3. В инспекторе свойств, в области «Разное», в списке «График затенения» выберите «Как показано».

Как показать скрытые линии в AutoCAD?

<р>1. Выберите окно просмотра, в котором вы хотите отобразить скрытые линии.

<р>2. Выберите вкладку "Вид" панель "Палитры" палитра свойств.

<р>3. На палитре свойств в разделе "Разное" в поле "График затенения" выберите "Как показано".

Как исправить типы линий в AutoCAD?

<р>1. Используйте RECOVER, чтобы открыть чертеж.

<р>2. Удалите использование поврежденного типа линий, изменив все слои и объекты на другой тип линий.

<р>3. Введите ОЧИСТИТЬ и выберите Все.

<р>4. Введите СОХРАНИТЬКАК в формат DXF.

<р>5. Закройте и снова откройте файл DXF.

Как изменить свойства линии в AutoCAD?

Щелкните правой кнопкой мыши в области рисования и выберите "Свойства" в контекстном меню. В Инспекторе свойств щелкните Тип линии, а затем стрелку вниз. В раскрывающемся списке выберите тип линии, который вы хотите назначить объектам. Нажмите Esc, чтобы снять выделение.8 сент. 2020

Как показать скрытые линии в пространстве листа?

<р>1. Введите MVIEW в командной строке.

<р>2. Введите S для затенения.

<р>3. Введите H, чтобы скрыть.

<р>4. Выберите область просмотра.

Что такое Msltscale?

MSLTSCALE = 1. Чтобы изменить значение переменной, просто введите его в командной строке и введите новое значение при появлении запроса. Эти значения сохраняются в чертеже, поэтому их стоит указать прямо в файле шаблона.

Почему мои скрытые линии в AutoCAD сплошные?

Причины. Масштаб типа линии слишком велик или слишком мал для размера затронутого объекта. Проблема с драйвером дисплея в системе. Свойство linetype самой линии — Continuous, а ее слою назначается желаемый тип линии.6 juil. 2021

Что такое скрытая линия?

Скрытая линия, также известная как линия поиска объектов, представляет собой линию средней толщины, состоящую из коротких штрихов длиной около 1/8 дюйма с промежутками в 1/16 дюйма, чтобы показать невидимые края, поверхности и углы. Иногда они используются, чтобы сделать рисунок более понятным. Часто они опускаются в изометрическом виде.

Как показать скрытые линии в AutoCAD 3d?

<р>1. Выберите окно просмотра, в котором вы хотите отобразить скрытые линии.

<р>2. Выберите меню "Окно" > "Инспектор свойств".

<р>3. В инспекторе свойств, в области «Разное», в списке «График затенения» выберите «Как показано».

Как вы выполняете регенерацию в AutoCAD?

Вы можете принудительно выполнить REgen, т. е. сообщить AutoCAD, что чертеж следует регенерировать прямо сейчас, независимо от того, нужно это ему или нет, запустив команду REgen. Вы можете запустить команду REgen после того, как AutoCAD предложит Regen поставить в очередь, чтобы убедиться, что то, что вы видите на экране, совпадает с тем, что вы получаете в файле DWG при его сохранении.

Как изменить масштаб слоя в AutoCAD?

<р>1. Щелкните вкладку "Главная" панель "Свойства" "Тип линии" раскрывающийся список "Найти" и выберите "Другое".

<р>2. В Диспетчере типов линий нажмите Показать подробности, чтобы развернуть диалоговое окно.

<р>3. Введите новое значение глобального коэффициента масштабирования.

Почему мой тип линий не меняется в AutoCAD?

Если вы меняете тип линии слоя или объекта, но объект остается непрерывной линией, проверьте системную переменную Ltscale. Он должен быть установлен в соответствии с коэффициентом масштабирования вашего чертежа. Если это не сработает, установите для системной переменной Viewres более высокое значение.20 окт. 2015

Как вы меняете типы линий?

Изменение типа линий выбранных объектов Щелкните правой кнопкой мыши в области рисования и выберите "Свойства" в контекстном меню. В палитре свойств щелкните Тип линии, а затем стрелку вниз. В раскрывающемся списке выберите тип линии, который вы хотите назначить объектам. Нажмите Esc, чтобы снять выделение. 29 мар. 2020

Как изменить вес линий по умолчанию в AutoCAD?

<р>1. Щелкните меню приложения "Печать" "Управление стилями печати".

<р>2. Дважды щелкните файл таблицы стилей печати, который вы хотите изменить.

<р>3. В редакторе таблицы стилей печати на вкладке "Просмотр формы" выберите стиль печати, который вы хотите изменить.

<р>4. Щелкните стрелку Вес линий и выберите вес линий из списка. …

Как изменить пунктирную непрерывную линию в AutoCAD?

Чтобы AutoCAD на самом деле рисовал линии пунктирным символом, сначала увеличьте масштаб линейного объекта, а затем введите «Тип линии» в командной строке, чтобы открыть Диспетчер типов линий. Нажмите кнопку «Загрузить» и выберите определенный тип линий для применения к объектам.14 мар. 2019

Чтобы настроить масштаб, откройте диспетчер типов линий, выбрав Формат > Тип линий. Измените глобальный коэффициент масштабирования. Изменение его с 1 на 0,5 сделает вашу пунктирную линию в два раза плотнее. Вы также можете изменить его с помощью команды LTSCALE.

Как изменить расстояние между пунктирными линиями в Rhino?

Скрытый должен быть пунктирной линией, однако мой рисунок слишком велик, чтобы показать тип линии в свойствах носорога по умолчанию. Чтобы устранить эту проблему, используйте команду «Свойства документа», выберите «Типы линий» и увеличивайте значение масштаба типа линии пространства модели, пока не получите желаемый эффект.

Как сделать пунктирную линию видимой в AutoCAD?

Скорее всего, у вас слишком низкий масштаб типа линии. Выберите линию, которую вы хотите сделать пунктирной, и откройте ее свойства. Скорее всего, это будет 1,0… увеличьте его примерно до 30 и посмотрите, как это выглядит.

Как изменить масштаб типа линии в пространстве листа?

Переход в бумажное пространство и построение чертежей

Когда вы будете готовы к печати, откройте вкладку "Макет" и введите PSLTSCALE в командной строке. 2. Введите 1.0, когда будет предложено ввести значение. Эта команда установит масштаб типа линии «Пространство листа» на «включено», что приведет к правильному масштабированию чертежа в соответствии с пространством листа.

Как изменить толщину линии?

Измените вес линии на желаемую толщину

На ленте AutoCAD щелкните вкладку «Главная» панель «Слои» «Свойства слоя». В Диспетчере свойств слоев в столбце Вес линий щелкните вес линий, который необходимо изменить. В диалоговом окне "Толщина линий" выберите толщину линий, которая будет использоваться по умолчанию для объектов на этом слое.

Как увеличить толщину линии в rhino?

Как добавить толщину полилинии в Rhinoceros 3D

Нарисуйте кривые и введите (на панели команд) или щелкните значок «Параметры».
В параметрах Rhino нажмите «Внешний вид»
Как только вы нажмете «Внешний вид», откроется раскрывающееся всплывающее окно. …
Нажмите кнопку «Дополнительные настройки», вы увидите «Расширенные настройки отображения», а затем щелкните любые имена окон просмотра,

Как изменить скрытые линии в AutoCAD?

Изменить свойства отображения скрытых линий

В командной строке введите HLSETTINGS.
В диалоговом окне "Параметры скрытой линии" измените параметры и нажмите "ОК".

Что такое Psltscale?

При просмотре чертежа в компоновке линии отображаются относительно коэффициента масштабирования видового экрана. Установка системной переменной PSLTSCALE позволяет поддерживать одинаковое масштабирование типов линий для объектов, отображаемых с разным коэффициентом масштабирования в макете и на видовом экране макета.26 мая 2020 г.

Почему мой тип линий не меняется в AutoCAD?

Как изменить масштаб линии окна просмотра?

В командной строке AutoCAD введите PSLTSCALE и задайте для него значение 0 или 1.
Дважды щелкните внутри окна просмотра, чтобы активировать его, а затем введите MSLTSCALE и задайте для него значение 0 или 1.

Как изменить масштаб типа линии?

Чтобы изменить масштаб типа линии, откройте Диспетчер типов линий. При необходимости нажмите «Показать подробности» и в текстовом поле «Масштаб текущего объекта» введите нужный коэффициент масштабирования. Нажмите «ОК». Теперь все объекты, которые вы рисуете, используют масштаб текущего типа линий объекта.

Как изменить тип линии?

Изменить тип линии выбранных объектов

Щелкните правой кнопкой мыши в области рисования и выберите "Свойства" в контекстном меню. В палитре свойств щелкните Тип линии, а затем стрелку вниз. В раскрывающемся списке выберите тип линии, который вы хотите назначить объектам. Нажмите Esc, чтобы снять выделение.

Как изменить ширину глобальной линии в AutoCAD?

Выберите линию и на палитре свойств измените глобальную ширину на ноль. Используя QSELECT, вы можете выбрать Polyline, Global Width и Not Equal к нулю. Это позволяет одновременно изменить глобальную ширину всех выбранных плоскостей на ноль в палитре свойств.

Что такое вес линий по умолчанию в AutoCAD?

Что такое толщина линий?

Толщина линии — это визуальная яркость, затемнение или тяжесть линии на рисунке. В любом архитектурном чертеже, от эскиза до чертежа конструкции, взаимодействие различных относительных толщин линий используется для передачи глубины, важности и близости.

Почему мои линии в AutoCAD пунктирные?

Причины. Масштаб типа линии слишком велик или слишком мал для размера затронутого объекта. Проблема с драйвером дисплея в системе. Свойство типа линии самой линии — Continuous, а ее слою назначается нужный тип линии.

Как изменить тип линии на пунктирную линию в AutoCAD?

Щелкните правой кнопкой мыши в области рисования и выберите "Свойства" в контекстном меню.В Инспекторе свойств щелкните Тип линии, а затем стрелку вниз. В раскрывающемся списке выберите тип линии, который вы хотите назначить объектам. Нажмите Esc, чтобы снять выделение.

Почему я не могу изменить тип линии в AutoCAD?

Часто задаваемые вопросы. Почему изменения, внесенные в тип линий, не отображаются на чертеже? Если вы меняете тип линии слоя или объекта, но объект остается непрерывной линией, проверьте системную переменную Ltscale. Он должен быть установлен в соответствии с коэффициентом масштабирования вашего чертежа. Если это не сработает, установите для системной переменной Viewres более высокое значение.

Как создать пунктирную линию в AutoCAD 2021?

Прежде всего, нажмите «Свойства слоя» на панели «Слой» на вкладке «Главная». Теперь создайте новый слой и назовите его «Пунктирная линия». После этого дважды щелкните слой с пунктирной линией, чтобы сделать его текущим. Затем нажмите «Тип непрерывной линии».

Что делает Ltscale в AutoCAD?

Системная переменная LTSCALE используется для управления масштабным коэффициентом глобального типа линий на чертеже. При изменении этого коэффициента масштабирования внешний вид типов линий на чертеже также меняется. Например, параметр LTSCALE, равный 1, означает, что длина штриха, указанная в определении типа линии, считывается непосредственно как единицы чертежа.

Как установить Ltscale и Psltscale в AutoCAD?

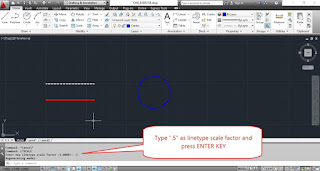

Чтобы задать масштаб типа линии с помощью клавиатуры, выполните следующие действия. Введите LTSCALE (или LTS) и нажмите Enter. AutoCAD отвечает запросом на ввод масштабного коэффициента. Введите желаемое значение масштаба типа линии и нажмите Enter. Самый простой вариант — установить масштаб типа линии в соответствии с коэффициентом масштабирования чертежа.

Каким должен быть мой Ltscale?

Как правило: LTSCALE должен быть установлен на половину «масштабного коэффициента» вашего чертежа, чтобы ваши пунктирные линии отображались правильно. На анимированной картинке «коэффициент масштабирования» моего рисунка установлен на 48, поэтому я установил LTSCALE на 24, и тогда я смог увидеть свои пунктирные линии в пространстве модели.

Как открыть файл типа линии?

В раскрывающемся списке "Тип линии" выберите "Другое". В диалоговом окне «Диспетчер типов линий» нажмите «Загрузить», а в диалоговом окне «Загрузить или перезагрузить типы линий» нажмите «Файл». В диалоговом окне "Выбор файла типа линии" выберите файл LIN (определение типа линии) и нажмите "Открыть".

Как избавиться от пунктирной линии в AutoCAD?

Штриховые линии макета страницы, изображающие область печати, можно отключить! Технический совет. Удалите пунктирные линии области печати из макетов страниц в AutoCAD. Откройте диалоговое окно «Параметры страницы», щелкнув правой кнопкой мыши вкладку макета страницы в пространстве листа. . Выберите принтер/плоттер и нажмите кнопку «Свойства».

Как изменить межстрочный интервал в AutoCAD?

Выберите многострочный текстовый объект, который хотите изменить. В Инспекторе свойств в разделе «Параметры абзаца» нажмите «Больше межстрочного интервала» и выберите один из следующих вариантов: «По крайней мере». Автоматически корректирует строки текста в зависимости от высоты самого большого символа в строке.

Как изменить масштаб пунктирной линии в rhino?

Почему пунктирные линии не отображаются в AutoCAD?

В большинстве случаев ваша проблема будет связана с масштабом типа линии (LTSCALE), поскольку он относится к масштабу типа линии пространства листа (PSLTSCALE). Однако у вас могут быть ошибочно установлены метрические единицы измерения, когда ваш чертеж должен быть в британских единицах (или наоборот), что также может повлиять на появление пунктирных линий.

Как изменить Ltscale в пространстве листа?

Введите PSLTSCALE в командной строке и введите 1, когда будет предложено ввести значение. Масштаб типа линии этого видового экрана (в пространстве листа) теперь будет соответствовать масштабу типа линии, который вы уже установили в исходном чертеже (в пространстве модели).

Как сделать пунктирную линию в AutoCAD 2022?

Установив для PSLTSCALE значение 1 (по умолчанию), задайте для текущего типа линии пунктирную линию, а затем нарисуйте линию в макете пространства листа. В компоновке создайте видовой экран с коэффициентом масштабирования 1x, сделайте этот видовой экран компоновки текущим, а затем нарисуйте линию, используя тот же тип пунктирной линии. Пунктирные линии должны выглядеть одинаково.

Что означает пунктирная линия?

"Штриховая линия" означает линию, состоящую из коротких штрихов с перерывами между ними. Вы кладете карандаш, проводите небольшое расстояние, берете его и немного перемещаете, затем кладете его и делаете еще один короткий штрих и т. д.

Как провести пунктирную линию в пространстве листа?

Дважды щелкните внутри него и увеличьте свой пример. Затем дважды щелкните за пределами окна просмотра, чтобы вернуться в пространство листа. Щелкните окно просмотра, чтобы выделить его, и измените его масштаб на 1/4″ = 1′-0″. В примере вы должны увидеть пунктирную линию, похожую на то, как она отображается в пространстве модели.

Как вы редактируете текст в AutoCAD?

Изменить свойства однострочного текста Выберите однострочный текстовый объект. Щелкните правой кнопкой мыши выбранный объект и выберите Свойства. В палитре свойств введите любой новый текст, а затем измените форматирование и другие свойства по мере необходимости.

Что такое Visretain в AutoCAD?

Управляет видимостью, цветом, типом и весом линий, а также стилями печати. Используйте эту системную переменную в сочетании с системной переменной VISRETAINMODE, чтобы управлять переопределением свойства слоя внешней ссылки, которое вы хотите автоматически синхронизировать при перезагрузке. Стоимость. Описание.

Что такое Dimscale в AutoCAD?

Design Master HVAC, Electrical и Plumbing использует системную переменную AutoCAD DIMSCALE для определения масштаба текущего чертежа. Параметр DIMSCALE используется для изменения размера текста, стрелок выноски и других элементов чертежа, которые не масштабируются. Для чертежа размером 1/8″=1 фут используйте DIMSCALE, равный 96.

Здесь мы можем предоставить полные учебные пособия по САПР и помощь в выполнении домашних заданий, связанных с программным обеспечением САПР!

Искать в этом блоге

Как изменить интервал между пунктирными линиями в AutoCAD

<р>1.
a) Откройте приложение AutoCAD с помощью ярлыка на рабочем столе или из меню «Пуск».
b) Нажмите «Открыть значок» и выберите ранее сохраненный файл, затем нажмите кнопку «Открыть», чтобы открыть документ.
