HP Pavilion — это линейка компьютеров, производимых HP или Hewlett-Packard, американской многонациональной компанией в области информационных технологий, расположенной в Пало-Альто, Калифорния. Впервые они были представлены в 1995 году в первую очередь как компьютер для дома и домашнего офиса. Существуют версии HP Pavilions для ноутбуков и настольных компьютеров.

Первоначальный выпущенный HP Pavilion был фактически вторым настольным компьютером HP, когда-либо выпущенным компанией. Первый назывался HP Multimedia PC. Первый павильон был оснащен четырехскоростным приводом CD-ROM, динамиками Altec Lansing, программным обеспечением для доступа к онлайн-сервисам и Microsoft Windows 95, процессором Intel Pentium 75 МГц, 8 МБ ОЗУ и жестким диском на 850 МБ.

Ноутбуки HP Pavilion можно было настраивать только в США, а в других странах они имели другие модели и конфигурации.

На этой странице вы найдете несколько советов по разборке ноутбука, предназначенных в основном для начинающих. Если вы только начинаете заниматься ремонтом ноутбука своими руками, я бы посоветовал прочитать эти советы, и, надеюсь, они помогут вам избежать дорогостоящих ошибок при разборке и сборке ноутбука.

Использование правильных инструментов для работы

Всегда используйте правильные инструменты для работы. Вашим основным инструментом будет отвертка. Убедитесь, что наконечник отвертки идеально подходит к головке винта и не слишком велик или слишком мал. Плохая или неправильно подобранная отвертка может сорвать винт и затруднить его удаление.

Сфотографировать

Если вы не можете вспомнить правильное расположение каждого винта, я бы порекомендовал сделать фотографии, прежде чем разбирать ноутбук. Это очень помогает в процессе сборки. Я ремонтирую ноутбуки уже много лет, но до сих пор делаю снимки, когда разбираю новую модель.

Снятие винтов

Будьте организованы. В одном ноутбуке используется много разных типов винтов. Если в процессе сборки установить не тот винт, можно повредить ноутбук. Я бы посоветовал сделать заметки или нарисовать схему для всех винтов, которые вы откручиваете. Диаграмма сделает процесс повторной сборки менее напряженным. Очень помогает простой рисунок на листе бумаги.

Очень часто один проект занимает несколько дней, потому что приходится ждать доставки запасных частей. Рекомендуется хранить все винты в одном контейнере с помеченными секциями.

Отключение аккумулятора ноутбука

Всегда отключайте аккумулятор перед работой с внутренним компонентом ноутбука. При подключенном аккумуляторе через цепь проходит некоторое напряжение. Если вы случайно уроните винт на материнскую плату или коснетесь его отверткой, вы можете поджарить материнскую плату и сделать ее непригодной для ремонта.

Никогда не отсоединяйте разъем аккумулятора с помощью металлического инструмента или отвертки. Вы можете закоротить контакты внутри разъема аккумулятора и повредить аккумулятор или цепь материнской платы. Вместо этого используйте пластиковые инструменты.

Удаление верхнего или нижнего регистра

В большинстве случаев в процессе разборки вам придется отделить нижнюю крышку от верхней. Убедитесь, что все винты, скрепляющие две части вместе, удалены.

Если нижняя крышка не отделяется от верхней даже после приложения разумного усилия, начните искать скрытые винты.

Очень часто вы можете найти скрытые винты в неожиданных местах. Например, у этого ноутбука под резиновой ножкой спрятан винт.

Если у ноутбука съемная клавиатура, скорее всего, под клавиатурой вы найдете скрытые винты.

В некоторых моделях ноутбуков необходимо снимать упор для рук в сборе, а не нижнюю крышку. Обратите внимание на кабель, расположенный внизу. Перед снятием упора для рук необходимо отсоединить все кабели.

Прокладка внутренних кабелей

Очень важно помнить, как внутренние кабели проложены внутри ноутбука. На следующем рисунке вы можете увидеть хороший пример нескольких кабелей, проложенных в одном месте. Каждый кабель имеет направляемый путь. Если один из кабелей проложен неправильно, он может защемиться при попытке собрать все вместе.

Снимок, сделанный перед разборкой, поможет вам правильно проложить все кабели.

Отключение внутренних кабелей

В обычном ноутбуке используется множество различных типов разъемов. В этой части я покажу наиболее распространенные коннекторы и объясню, как их разблокировать.

Вот наиболее распространенный тип разъема, который можно найти на любой материнской плате ноутбука. Он используется для широких и узких кабелей, соединяющих сенсорные панели, клавиатуры, платы ввода-вывода и многие другие внутренние компоненты.

Чтобы разблокировать этот разъем, необходимо сначала поднять фиксатор (красная стрелка). После разблокировки разъема можно вытащить кабель.

Разъем, показанный на следующем рисунке, аналогичен предыдущему. Если вы внимательно посмотрите на кабель, то увидите два расширения по бокам (указаны зелеными стрелками). После разблокировки разъема (красная стрелка) вам придется немного приподнять кабель, чтобы вытащить его.

Следующий тип менее распространен, но по-прежнему широко используется. Это вертикальный разъем для плоских кабелей. Вы можете разблокировать этот разъем, сдвинув фиксатор вверх (красные стрелки). Не применяйте силу, иначе фиксирующий язычок может отделиться от разъема. Он должен оставаться прикрепленным.

Следующий тип разъема обычно используется для охлаждающих вентиляторов, динамиков и разъемов питания постоянного тока. Чтобы отсоединить кабель, необходимо отсоединить штекер, прикрепленный к кабелям, от гнезда на материнской плате.

Не тяните за провода, иначе вы можете случайно отсоединить их от разъема.

Следующий тип разъема используется в основном для динамиков и вентиляторов. Поднимите разъем, чтобы отсоединить его от материнской платы.

Следующий разъем чаще всего встречается на видеокабелях дисплея. Поднимите разъем, чтобы отсоединить его от материнской платы.

Наконец, разъем без фиксирующего механизма. Кабель просто зажат внутри, и вы отсоединяете его, вытягивая кабель наружу.

Отключение антенн карты беспроводной сети

В большинстве ноутбуков вы найдете два антенных кабеля, подключенных к беспроводной карте — основную антенну и вспомогательную антенну. В некоторых моделях основной антенной является белый кабель, в других — черный. Обратите внимание на то, что есть что в вашем ноутбуке. Обычно кабели помечаются как 1 и 2 или основной и вспомогательный.

Будьте очень осторожны при отключении антенны. Если кабель поврежден, ваш ноутбук потеряет беспроводную связь. Замена антенных кабелей затруднена, поскольку они проложены внутри панели дисплея.

На следующем рисунке вы видите типичную беспроводную карту ноутбука. Золотой разъем антенны защелкивается на беспроводной карте. Чтобы отключить антенну, нужно поднять коннектор и отсоединить его от карты.

Чтобы снова подключить кабель к карте, вам нужно расположить разъем антенны прямо над разъемом на карте и осторожно надавить на него, пока разъем не защелкнется на беспроводной карте.

Ноутбук не работает должным образом после повторной сборки

Если ноутбук не работает должным образом после повторной сборки (нет звука, видео, беспроводного соединения и т. д.), сначала проверьте соединения внутренних кабелей. Скорее всего, вы забыли подключить какие-то кабели или подключили их неправильно.

Давайте начнем этот раздел, посвященный разборке ноутбука, за 8 шагов, объяснив также, что цель «разборки ноутбука» — дать вам уверенность в том, что вы можете разобрать любой ноутбук, и узнать, как работает сборка ноутбука. Вы можете использовать эти шаги, чтобы разобрать ноутбук независимо от марки или модели. По мере накопления опыта вы можете немного изменить их, но это проверенный подход.

Введение в разборку ноутбука

На самом деле единственный раз, когда вам может понадобиться полная разборка ноутбука, это, возможно, замена материнской платы или корпуса ноутбука. В большинстве случаев ремонт или замена требуют выполнения лишь нескольких из этих шагов.

Однако производители ДЕЙСТВИТЕЛЬНО склонны следовать общему шаблону и системе при создании ноутбуков независимо от бренда, и поэтому мы можем следовать этим 8 шагам в качестве руководства, которые можно применить к ЛЮБОМ ноутбуку в качестве руководства. Они покажут вам, как разобрать или открыть ноутбук независимо от производителя.

8 шагов стандартной разборки ноутбука и как открыть ноутбук

1. Извлеките блок питания и аккумулятор.
2. Удалите доступные компоненты.
3. Снимите крышку шарнирной пластины (HPC)/рамку клавиатуры и клавиатуру.
4. Удалите все другие кабели под клавиатурой, которые вы видите.
5. Снимите дисплей.
6. Продолжайте выкручивать остальные винты из корпуса.
7. Разобрать корпус
8. Снимите материнскую плату и периферийные устройства материнской платы.

Целью этого упражнения является общее представление о том, как разобрать ноутбук. Цель состоит в том, чтобы познакомить учащихся с различными компонентами типичного ноутбука и способами их замены.

Переместите ползунок блокировки в положение "разблокировать".
Переместите другой ползунок в направлении стрелки.
Вытяните аккумулятор прямо, а не под углом.

Удалите доступные компоненты.

Как разобрать ноутбук

Используйте подходящую отвертку с магнитным наконечником, в большинстве случаев для этого вы будете использовать отвертку Philips (см. инструменты для разборки ноутбука).
Если вы снимаете крышку, например.крышку жесткого диска или оперативной памяти, может помочь заклеить отверстие для винта липкой лентой, чтобы винты оставались на месте после снятия крышки, чтобы не потерять винты.
Если винт крутится и не выкручивается, сначала переверните ноутбук и аккуратно постучите по нижней части, попробуйте вытащить винт магнитным наконечником отвертки, если это поможет
Если резьба на винте изношена, рассмотрите возможность использования инструмента Dremel для высверливания винта.

Как снять заднюю/нижнюю часть ноутбука

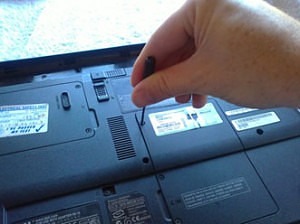

Открутите винты на всех крышках, в которых находятся компоненты, находящиеся на нижней стороне ноутбука.
Количество обложек зависит от ноутбука. Для аккуратности и эффективности вставьте винты обратно в отверстия на крышках, снятых с ноутбука, и подумайте о том, чтобы закрыть отверстие малярной лентой.
Есть также один винт, удерживающий привод CD/DVD. На большинстве ноутбуков это отображается в виде небольшого изображения компакт-диска, в данном случае это изображение висячего замка. Иногда этот винт находится под крышкой. Попробуйте представить размер и длину привода CD/DVD, чтобы понять, где будет располагаться винт. Удалите и это.

Снимите крышки и разложите их на чистом участке верстака таким образом, чтобы они располагались примерно по отношению друг к другу, как на ноутбуке.

ЖЕСТКИЙ ДИСК: – Извлеките его, потянув в направлении, противоположном контактам данных. Там могут быть винты, а может и нет. Диск должен легко выдвигаться. Поместите его поверх чехла на свободное место на столе.

ОЗУ: – По обеим сторонам планок ОЗУ есть защелки, которые выдвигаются наружу. По возможности рекомендуется использовать пластиковую лопатку, чтобы предотвратить возникновение статического разряда. При отпускании оперативная память выскочит под углом 30 градусов. Извлеките обе планки оперативной памяти и поместите их поверх крышки на свободное место на вашем столе.

Может быть больше обложек, которые вы можете удалить или нет. Если вы видите больше, продолжайте, пока все крышки и компоненты не будут сняты.

БЕСПРОВОДНАЯ КАРТА: – Имеется небольшая крышка с золотым наконечником, которую можно снять с минимальными усилиями. Это беспроводные антенны. Сама беспроводная карта может быть удалена так же, как планки оперативной памяти. Не забудьте снять его под углом 30 градусов.

Снимите крышку шарнирной пластины (HPC)/рамку клавиатуры и клавиатуру.

Снимите «накладку шарнира» и клавиатуру

В некоторых ноутбуках есть дополнительные винты, удерживающие крышку шарнира (HCP). В большинстве случаев они будут обозначены небольшим изображением клавиатуры (но не всегда). Эти винты иногда располагаются внутри области извлеченного аккумулятора. Удалите их и запишите их положение и тип, чтобы впоследствии вы могли отличить их от других винтов.

Иногда имеется явная выемка, с которой можно начать снимать крышку шарнирной пластины. С помощью маленькой плоской отвертки подденьте его. Всегда требуется минимальная сила и не более того. Когда вы делаете это с другими ноутбуками, если вам нужно приложить больше минимальной силы, вероятно, будут удерживающие винты. ОСТАНОВИТЕСЬ и удалите их, прежде чем причинить какой-либо ущерб.

После того, как крышка шарнира будет приподнята, пальцами аккуратно снимите всю деталь. Поместите его вместе с другими крышками на рабочий стол.
Удалите крепежные винты, находящиеся под накладкой шарнира. Также проверьте наличие дополнительных винтов в нижней части клавиатуры.

Клавиатура не будет просто подниматься, вам нужно сначала подтолкнуть ее вперед к экрану.

ПОД КЛАВИАТУРОЙ ЕСТЬ ЛЕНТОЧНЫЙ КАБЕЛЬ – БУДЬТЕ ОЧЕНЬ ОСТОРОЖНЫ, ЧТОБЫ НЕ ВЫТЯНУТЬ ЕГО В ЭТОМ МЕСТЕ.

Шлейф удерживается пластиковой петлей, которую можно поднять ногтем или пластиковой лопаткой.

Отсоедините все другие кабели под клавиатурой, которые вы видите.

Может быть неплохо сфотографировать или нарисовать схему, где проходят все кабели.

Следующим шагом будет удаление блока дисплея. Как и в случае с большинством ноутбуков, прежде чем это можно будет сделать, нам также необходимо отключить кабель антенны и кабель данных ЖК-дисплея. Эти кабели можно подсоединять по-разному, но их отсоединение обычно не вызывает затруднений.

Выверните шарнирные винты дисплея в сборе. Иногда они находятся на спине, а иногда внутри. Попробуйте посмотреть, где могут быть соединены петли, обычно используются более длинные винты.

Выкрутите шарнирные винты дисплея в сборе и аккуратно снимите деталь.

ЗАМЕНА ЭКРАНА / FL INVERTER

Удалите черные резиновые прокладки по краям рамки экрана. Крепежные винты находятся здесь.При снятии колодок прикладывайте как можно меньше усилий, чтобы не повредить их. Попробуйте сначала использовать ногти, прежде чем прибегать к другим инструментам.

Открутите винты и поместите их в ванночку на отдельной рабочей зоне.

С помощью лопатки или пальцев отделите переднюю крышку от задней части экрана. При необходимости проведите инструментом spudger снаружи, но ни в коем случае не почувствуйте сопротивления, возможно, вы пропустили винт, если вы это сделаете.

При снятой передней крышке открывается ЖК-экран.

Удалите крошечные винты со стороны ЖК-экрана и снимите экран, стараясь не касаться задней части экрана с надписью «НЕ ПРИКАСАТЬСЯ».

Большинство ноутбуков позволяют вам просто удалить 2 винта из верхней передней части металлических рычагов, которые удерживают ЖК-дисплей на месте, что позволяет вам наклонить экран и получить доступ к FL INVERTER.
другие винты

Продолжайте выкручивать остальные винты из корпуса.

Удалите их все и положите либо в кучу, чтобы вы могли идентифицировать их позже, либо в небольшой контейнер. Не забудьте пометить их, чтобы потом знать, откуда они взялись.

Разъедините корпус с помощью пластиковой лопатки, ногтей или пластиковых инструментов. Опять же, если вы чувствуете сопротивление, ОСТАНОВИТЕСЬ и еще раз проверьте, выкрутили ли вы все винты.

Снимите материнскую плату и периферийные устройства материнской платы.

Снятие материнской платы.

Обратите внимание, что сенсорная панель поставляется как часть сборки, и когда вы покупаете одну из них на замену, она поставляется как сборка, а не только сенсорная панель.

Удалите все винты, крепящие системную плату, плату питания, видеоплату и т. д. Отсоедините все кабели, соединяющие платы.

Иногда винты на материнской плате обозначены буквой или белыми стрелками. Именно их нужно открутить, чтобы снять материнскую плату, потому что не всегда нужно выкручивать все винты.

Используйте номера винтов в качестве ориентира при установке и снятии.

Медленно извлеките материнскую плату и почувствуйте, где давление удерживает плату на месте. Он должен выйти без давления.

СОЕДИНЯЕМ ВСЕ ВМЕСТЕ

Это просто обратный процесс.

ШАГ 1

Поместите материнскую плату обратно в корпус и снова подключите звуковой кабель.

Вставьте все винты обратно в отверстия с белыми стрелками.

Соберите детали корпуса обратно. Не забудьте продеть кабели, включая кабель антенны, обратно. Убедитесь, что кабель нигде не зажат и не зажат.

ШАГ 2

Вставьте стопорные винты обратно в нижнюю часть ноутбука. Затем вставьте верхние винты обратно.

ШАГ 3

Верните экран на место и подсоедините антенны и кабель для передачи данных.

Замените винты шарнира дисплея.

ШАГ 4

Замените клавиатуру. Прежде всего вставьте ленточный кабель обратно. Помните, что есть пластиковая петля, которая удерживает ленту на месте, не забудьте сначала поднять ее (аккуратно).

У ленты есть темная и светлая стороны. Это более светлая сторона обращена вверх, поэтому лента не перекручивается.

Замените крепежные винты клавиатуры.

ШАГ 5

Вставьте крышку шарнира (HCP) на место. Равномерно надавите, чтобы убедиться, что он подходит правильно.

ШАГ 6

Замените оперативную память. Помните, что он вставляется в пазы под углом 30 градусов, а не прямо.

После того, как он будет подан под углом 30 градусов, защелкните его вниз и установите на место.

Замените другие компоненты, такие как беспроводная карта, опять же помните, что она должна быть вставлена под углом 30 градусов. Вставьте его на место и аккуратно замените золотой разъем.

Замените жесткий диск (HDD), сдвинув его в направлении, противоположном стрелке. Убедитесь, что он надежно закреплен и не болтается.

Вставьте CD/DVD-привод и вверните стопорный винт обратно в нижнюю часть ноутбука.

ШАГ 7

Наконец, установите на место крышки компонентов и замените все винты.

Эти шаги дают вам общий обзор, который вы можете использовать, чтобы разобрать любой ноутбук.

Текмоз

Tekmoz – это веб-сайт, ставший кульминацией более чем 15-летнего опыта работы в сфере ремонта компьютеров и технологий, на котором вы можете извлечь уроки из нашего опыта и применить его в своей жизни.

Обучающий курс по ремонту ноутбуков — подготовка к работе на ноутбуке

Где все хранить? Ремонт ноутбуков — дело хлопотное. У них есть ряд мелких деталей, которые легко потерять.

Восстановление жесткого диска

Большинство неисправностей, с которыми вы столкнетесь при работе с жестким диском ноутбука, обычно относятся к одной из двух

Ремонт экрана ноутбука

Треснул экран ноутбука? Тусклый экран? Обзор устранения неполадок Проблемы с экраном обычно легко устранить, потому что они относятся к одному из

Устранение неполадок с ноутбуком, шаг 2

Включается ли ваш ноутбук? Да Определите свою проблему из списка ниже: Проблемы с аппаратным обеспечением ноутбука Экран моего ноутбука

Учебный курс по ремонту ноутбуков – Устранение неполадок в приводах CD и DVD

ЦЕЛЬ ОБУЧЕНИЯ: Устранение неполадок с CD/DVD-приводами ноутбуков. Типичная неисправность: не читает диски или не работает. Не так много

Учебный курс по ремонту ноутбуков – устранение проблем с питанием

ЦЕЛЬ ОБУЧЕНИЯ – Научиться решать проблемы с питанием ноутбука Типичные неисправности: ноутбук не включается, питание прерывистое

сообщить об этом объявлении

сообщить об этом объявлении Рекомендуемые услуги

Мы рекомендуем компанию Zut Media в сфере видеопроизводства в Великобритании. Экспертные корпоративные, анимационные, обучающие видеоролики и многое другое.

Введение: разберите старый ноутбук и восстановите годные детали

Это очень старый ноутбук от IBM, модель 570 с Ultra Base. Есть серьезная проблема с ноутбуком, и он не загружается. Стоимость ремонта очень высока, поэтому оставили как есть. Поскольку он лежит неиспользованным, я подумал о том, чтобы разобрать ноутбук и восстановить из него пригодные части.

Шаг 1. Инструменты и аксессуары

Я использовал следующие инструменты и аксессуары для вскрытия ноутбука и извлечения деталей

Набор отверток для ремонта компьютеров
Пинцет
Мультиметр

Шаг 2. Извлеките аккумулятор

Убедитесь, что адаптер питания ноутбука не подключен.
Откройте аккумуляторный отсек и извлеките аккумулятор.
Батарея состоит из отдельных ячеек. Я проверил каждый из них по отдельности и нашел их бесполезными
Эти ячейки будут безопасно утилизированы.

Шаг 3. Откройте верхнюю крышку и снимите клавиатуру

Удалите винты, удерживающие верхнюю крышку.
Клавиатура подключается к материнской плате с помощью шлейфа.
Отсоедините шлейф и снимите клавиатуру.

Шаг 4. Снимите ЖК-экран

Удалите винты, удерживающие ЖК-монитор.
Отсоедините ленточный кабель, соединяющий монитор с материнской платой, и снимите его.

Шаг 5. Восстановление ЖК-панели

Откройте рамку, удерживающую ЖК-панель, аккуратно отсоедините ее от других печатных плат внизу и снимите панель.
Держите его осторожно, не касаясь краев, и запишите модель. Это LP121SP

Шаг 6. Извлеките жесткий диск

Удалите винты, удерживающие жесткий диск, и вытащите его.

Шаг 7. Восстановите привод DVD/CD и дисковод гибких дисков

Привод DVD/CD крепится к раме несколькими винтами. Открутите их и вытащите диски.

Шаг 8. Найдите другие части

Теперь материнская плата открыта, и вы можете найти другие восстанавливаемые детали.
Модуль памяти, литиевая батарея, охлаждающий вентилятор, встроенный модем, сетевой адаптер и звуковая карта легко размещаются на материнской плате

Шаг 9. Извлеките модуль памяти

Модуль памяти удерживается пластиковыми защелками.
Нажмите на защелки наружу, и модуль памяти выдвинется со своего места.

Шаг 10. Удалите другие части

Открутите винты, удерживающие встроенный модем, отсоедините ленточный кабель и снимите его.
Выкрутите винты, удерживающие звуковую карту, и вытащите шлейф.
Отвинтите сетевую карту и извлеките ее из корпуса.

Шаг 11. Восстановите охлаждающий вентилятор и литиевый элемент

Отсоедините кабель питания охлаждающего вентилятора и снимите его.
Отвинтите держатель и вытащите литиевый элемент.

Шаг 12. Безопасное хранение восстановленных деталей

Я восстановил все съемные части ноутбука и надежно упаковал их в картонную коробку. Если мне нужны детали в каком-либо из моих будущих проектов, я могу использовать их из коллекции

Читайте также:
