Как печатать из AutoCAD

Обновлено: 05.07.2024

<р>1. В левом нижнем углу области рисования щелкните вкладку макета.

<р>2. Выберите вкладку «Вывод» панель «График» «График». …

<р>3. В диалоговом окне "Печать" в разделе "Принтер/плоттер" в поле "Имя" выберите наиболее подходящую конфигурацию плоттера AutoCAD PDF (файл PC3) для ваших требований.

Как изменить формат A4 на формат A3 в AutoCAD?

Как распечатать формат A0 на принтере A4?

<р>1. Выберите «Файл» > «Печать», а затем нажмите «Свойства принтера».

<р>2. Откройте вкладку «Основные» и убедитесь, что вы выбрали одностороннюю альбомную цветную печать.

<р>3. Перейдите на вкладку «Макет», установите флажок «Плакат» и выберите «16 страниц на плакат».

<р>4. Нажмите «ОК», чтобы завершить настройку принтера, а затем нажмите «Печать».

Как распечатать формат a3 в AutoCAD?

В чем разница между командами plot и print?

В чем разница между печатью и черчением? Термины «печать» и «черчение» могут использоваться взаимозаменяемо для вывода в САПР. Исторически принтеры генерировали только текст, а плоттеры генерировали векторную графику. … Процесс создания физических моделей из пластика и металла называется 3D-печатью.15 дек. 2015

Как распечатать рисунок?

<р>1. Отсканируйте свой эскиз или просто увеличьте его на копировальном аппарате до нужного размера.

<р>2. Разместите распечатку на бумаге, с которой вы хотите работать.

<р>3. Теперь пришло время нанести чернила на бумагу.

<р>4. Как только вы закончите, вы можете отсканировать свою работу.

<р>5. В Photoshop я исправил цвет, контраст, точку черного и экспозицию.

Как установить ограничения формата A4 в AutoCAD?

Как изменить масштаб чертежа в AutoCAD?

<р>1. Как уменьшить масштаб в AutoCAD. В окне выберите объект(ы) в AutoCAD, введите МАСШТАБ, а затем укажите число от 0 до 1. Нажмите Enter.

<р>2. Как увеличить масштаб в AutoCAD. В окне выберите объект(ы), введите МАСШТАБ, а затем укажите число больше 1. Нажмите Enter.

Как преобразовать PDF-файл формата A3 в формат A4?

<р>1. Нажмите кнопку «Открыть», чтобы открыть документы Acrobat PDF.

<р>2. нажмите кнопку «изменить размер», чтобы открыть окно изменения размера, вы можете установить новое значение размера бумаги: A3, A4, Letter, B4, B5, Legal, нестандартный размер и т. д.

<р>3. Нажмите кнопку «Сохранить» или «Сохранить как», чтобы изменить размер бумаги PDF.

Как распечатать изображение до формата A4?

Просто найдите изображение, которое хотите распечатать, щелкните его правой кнопкой мыши и выберите «Печать». Обратите внимание, что вы можете выбрать несколько изображений для печати одновременно, если вы хотите напечатать коллаж или более одного изображения на листе формата A4. Теперь вы увидите мастер печати изображений. 10 августа 2017 г.

Как изменить размер изображения для печати?

Чтобы изменить размер изображения для печати, откройте диалоговое окно «Размер изображения» («Изображение» > «Размер изображения») и начните с отключения параметра «Пересчет». Введите нужный размер в поля Ширина и Высота, а затем проверьте значение Разрешения.

Как напечатать больше, чем размер бумаги?

<р>1. Выберите «Файл» > «Печать».

<р>2. Во всплывающем меню «Масштабирование страницы» выберите один из следующих параметров: Разместить большие страницы мозаикой Разместить мозаикой только те страницы, которые больше бумаги.

В этом руководстве мы покажем вам, как легко отправить данные AutoCAD на лазерный станок Trotec.

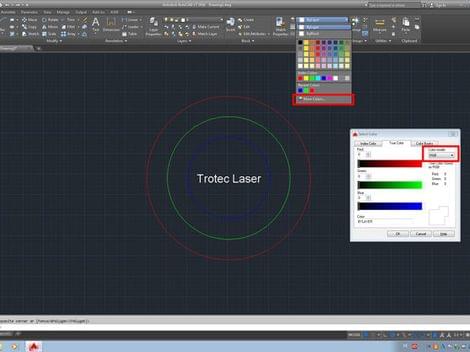

Шаг 1. Установите толщину и цвет линии

Использовать цвета RGB (такие же, как в базе данных материалов JobControl®)

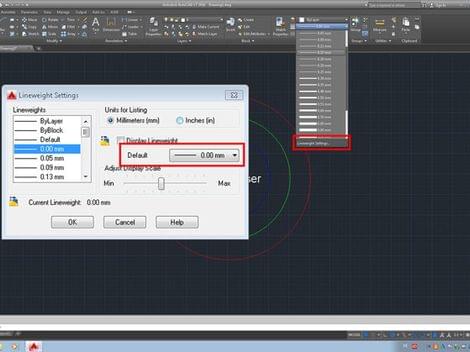

Для Trotec Lasers линия резки должна быть 0,001 мм, а в AutoCAD 0,00 мм

Шаг 2. Настройки принтера

Нажмите на символ печати, и откроется диалоговое окно принтера. Выбираем плоттер "Trotec Engraver v.xx.x.x" и нажимаем "Свойства".

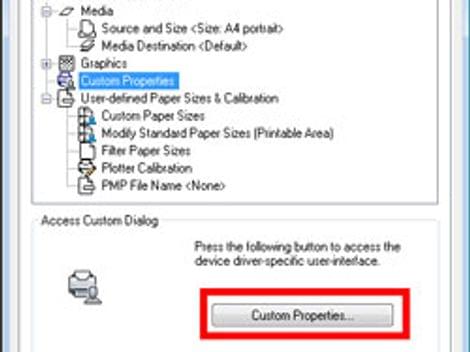

Нажмите "Пользовательские свойства" в Редакторе конфигурации плоттера.

Шаг 3. Установите параметры лазера:

• Установите размер (ширина и высота должны быть больше, чем размер изображения)
• Отметьте «Свернуть до размера задания», если вы хотите напечатать графику без пустых областей.
• Нажмите кнопку с логотипом JobControl ® для печати.

Появится редактор конфигурации плоттера. Нажмите "ОК", чтобы продолжить.

• Создайте временный файл PC3, чтобы применить его только к этому графику: конфигурация принтера будет сохранена только для этой печати.
• Сохраните изменения в следующем файле: Конфигурацию принтера можно сохранить, чтобы снова использовать ее в следующий раз. Нажмите "ОК", чтобы продолжить.

Печать чертежа в определенном масштабе

AutoCAD обычно работает с миллиметрами, но данные Ordnance Survey, доступные в Digimap, представлены в метрах. В приведенных ниже инструкциях объясняется, как изменить масштаб чертежа с метров на миллиметры.

Установите правильные единицы карты

1. Откройте файл DWG, загруженный из Digimap, в AutoCAD.
2. Введите «единицы» в строке команд и нажмите клавишу ввода, появится окно «Единицы чертежа»:

3. В раскрывающемся списке в разделе "Масштаб вставки" выберите "Метрики", если он еще не установлен.
4. Нажмите кнопку OK, чтобы закрыть окно.

Изменить размер файла модели с метров на миллиметры

Теперь AutoCAD знает, что каждая единица на карте равна 1 метру в модели. Однако печать в AutoCAD основана на размерах бумаги ISO с использованием миллиметров, поэтому для печати в определенном масштабе необходимо преобразовать модель из метров в миллиметры.




1. Нажмите Ctrl + A на клавиатуре, чтобы выбрать все элементы на чертеже.
2. Введите «масштаб» в командной строке и нажмите клавишу ВВОД.
3. AutoCAD спросит «МАСШТАБ: укажите базовую точку:», введите «0,0» (без кавычек) и нажмите клавишу ввода.
4. AutoCAD запросит «МАСШТАБ: укажите коэффициент масштабирования или [Копировать ссылку]», введите «1000» (без кавычек) и нажмите клавишу ввода.Для просмотра данных может потребоваться нажать кнопку масштабирования.

Это изменит чертеж с метров на миллиметры.

Создание файла печати в указанном масштабе

1. В главном окне карты AutoCAD выберите вкладку «Макет1» в левом нижнем углу.

2. На странице макета удалите существующую область просмотра, чтобы получить пустую страницу. Сделайте это, щелкнув один раз по черному прямоугольнику, который выделяет пределы области просмотра (он станет синим, чтобы показать, что он выбран), затем нажмите «Удалить».

3. Это оставит вас с пустой страницей.
4. Измените размер бумаги на тот, который вы хотите напечатать. Для этого щелкните правой кнопкой мыши вкладку «Макет 1» и выберите «Диспетчер параметров страницы» во всплывающем меню.

5. В окне "Диспетчер параметров страницы" выберите *Layout1*, а затем "Изменить".

6. Выберите принтер и размер бумаги и убедитесь, что для единиц измерения "Масштаб печати" установлено значение 1:1:

7. Нажмите "ОК", а затем "Закрыть" в окне "Диспетчер параметров страницы", если оно все еще открыто.
8. Теперь для вашего листа будет установлен тот размер, который вы выбрали в диалоговом окне выше (мы использовали A3).
9. Выберите вкладку "Макет" в верхней части ленты команд:

10. В разделе "Макет видовых экранов" выберите "Прямоугольный", чтобы создать новый видовой экран:

11. Чтобы добавить новую область просмотра на страницу, щелкните один раз на странице в левом верхнем углу внутри пунктирной линии (пунктирная линия указывает на поля печати выбранного принтера), переместите указатель мыши в правый нижний угол страницы. страницу и нажмите еще раз.
12. Теперь у вас должно быть полностраничное окно просмотра с отображаемой картой:

13. Выберите область просмотра, нажав один раз на ее границу, чтобы она стала синей.
14. Масштаб текущего выбранного окна просмотра отображается в раскрывающемся списке в правом нижнем углу:

15. Нажмите стрелку раскрывающегося списка, чтобы развернуть список масштабов, и выберите "Пользовательский". ' из списка:

16. Отображаются доступные в настоящее время масштабы чертежа:

17. Выберите «Добавить». ', чтобы добавить новую шкалу, и заполните по мере необходимости. «Бумажные единицы» — это единицы на готовой распечатке, «Единицы чертежа» — это единицы в модели AutoCAD. Таким образом, чтобы добавить пользовательский масштаб для печати с масштабом 1:10 000, выполните следующие действия:

18. После завершения нажмите "ОК", чтобы закрыть окно, и еще раз, чтобы закрыть окно "Редактировать масштабы чертежа".
19. Снова выберите область просмотра, чтобы она была выделена синим цветом.




    Текущий масштаб чертежа будет отображаться в раскрывающемся списке выбора масштаба:





    Ваш новый пользовательский масштаб будет указан в списке, выберите его, и ваш рисунок теперь заполнит область просмотра в выбранном масштабе:


    Теперь вы можете распечатать карту в указанном масштабе.

    Поделиться на этой странице.

    Вы также можете найти дополнительную информацию или связаться с нами на наших сайтах в социальных сетях:

    Вы когда-нибудь получали от кого-то файл AutoCAD DWG и нуждались в его просмотре, совместной работе, разметке или печати, но на вашем компьютере не был установлен AutoCAD или проприетарная программа просмотра? Просто преобразуйте его в PDF или изображение и распечатайте, даже не устанавливая AutoCAD в вашей системе.

    Иногда возникает необходимость преобразовать DWG в PDF, выполнить пакетное преобразование DWG в JPG, распечатать файлы DWG без установки AutoCAD или какого-либо дополнительного программного обеспечения. Вы можете конвертировать или печатать чертежи AutoCAD, MathCAD или Solid Edge один за другим самостоятельно. или настройте их автоматическую печать или преобразование в PDF или изображения с помощью FolderMill.

    Помимо FolderMill, мы рассмотрим еще более простые способы преобразования и печати нескольких файлов DWG без установки AutoCAD.




    Как автоматически конвертировать DWG в PDF без AutoCAD

    С помощью FolderMill вы можете конвертировать чертежи DWG и DXF без каких-либо программ САПР. Программа может автоматически обрабатывать — преобразовывать или печатать файлы — без необходимости установки какого-либо программного обеспечения САПР, такого как Autodesk AutoCAD или eDrawings Viewer.




    Вы можете комбинировать различные действия для одной папки быстрого доступа и устанавливать последовательность действий, например,

    1. Фильтровать входящие файлы только по расширениям .dwg и .dfx
    2. Пакетное преобразование файлов AutoCAD в PDF
    3. Печать на выбранном принтере или печать на нескольких принтерах

    Действия можно по-разному комбинировать и назначать разным горячим папкам.

    Когда горячие папки настроены, вы просто перетаскиваете новый файл в папку Входящие. Программа обработает их автоматически и отдаст вам результирующие файлы в папку Output или отправит их на нужный принтер.

    Как автоматически печатать DWG и другие чертежи без AutoCAD

    FolderMill может сделать процесс печати полностью автоматизированным и без участия пользователя. Доступен широкий спектр настроек, например. вы можете настроить печать чертежей САПР только в черно-белом режиме. FolderMill может автоматизировать печать DWG, DXF и других чертежей САПР.

    Автоматически отправлять рисунки на определенный принтер или лоток принтера

    Вы можете настроить FolderMill для фильтрации файлов по размеру бумаги. Он отправит их на определенный принтер, чтобы ваши рисунки были напечатаны на нужном печатающем устройстве. Кроме того, вы можете позволить FolderMill автоматически выбирать лучший лоток для бумаги в зависимости от размера страницы каждого входящего чертежа.

    Другие инструменты для упрощения печати или преобразования файлов DWG

    В качестве альтернативы существуют менее сложные настольные программные решения для обработки САПР — пакетный принтер и пакетный преобразователь. Обе программы бесплатны для некоммерческого использования.

    Простой способ одновременной печати нескольких файлов DWG

    Если нет необходимости настраивать процесс печати в режиме реального времени, можно попробовать простое приложение под названием Print Conductor. Он может печатать файлы DWG и DXF без какого-либо другого программного обеспечения, а также другие форматы САПР (SLDDRW, EDRW и другие) с помощью бесплатной программы просмотра САПР. Print Conductor бесплатен для личного использования и может печатать чертежи САПР в пакетном режиме с регулируемыми настройками. Все, что вам нужно сделать, это добавить несколько файлов DWG в список и нажать одну кнопку.

    Простой способ одновременного преобразования нескольких файлов DWG

    Если вам нужно только сохранить большое количество файлов DWG в формате PDF или изображения, например PNG, TIFF или JPEG, попробуйте бесплатный конвертер файлов DocuFreezer. Это также простая программа с интуитивно понятным интерфейсом, в которой вы просто добавляете файлы в список, и все готово. DocuFreezer обеспечивает высококачественное пакетное преобразование в PDF и поддерживает популярные форматы САПР. Помимо чертежей AutoCAD, DocuFreezer также может конвертировать файлы Mathcad и Mathcad Prime (MCDX, XMCD) и многие другие типы файлов. Вы можете настроить параметры слияния и разделения, качество изображения и другие параметры.




    Зачем конвертировать DWG в PDF или изображения?

    Сегодня процесс черчения во многом упростился за счет использования систем автоматизированного проектирования (CAD/CAE/CAM). Инженерам, техникам-чертежникам и другим специалистам иногда необходимо преобразовать или распечатать чертежи в пакетном режиме. После преобразования файла САПР в PDF или изображение его становится трудно редактировать. Вот почему PDF-файлы или файлы изображений обычно используются при отправке чертежа на утверждение или при создании печатной копии.

    Файлы DWG, DXF, DFT, XMCD можно открыть только в определенных программах САПР. Если вам нужно только просмотреть чертеж САПР и не нужно редактировать файл, может быть проще преобразовать DWG в файл PDF или изображение. Преобразовав файлы DWG в формат PDF или JPEG/PNG/TIFF, вы сможете открыть файл с помощью любого стандартного средства просмотра файлов (подойдет даже ваш веб-браузер). Важно поддерживать высочайшее качество изображения этих файлов, сохраняя каждую деталь.

    Зачем автоматизировать печать файлов САПР?

    Эксперты САПР часто предпочитают печатный чертеж цифровой копии на экране. Если вы время от времени печатаете файлы, нет проблем с печатью их по одному. Но если вам или вашим коллегам нужно распечатать несколько чертежей каждый день, FolderMill поможет вам сэкономить время. После настройки FolderMill все, что вам нужно сделать, это просто скопировать новые файлы в папку, и они будут мгновенно распечатаны на одном или нескольких принтерах. Вы также можете указать правильный лоток для бумаги.

    Можно ли использовать шрифты SHX?

    Да, поддержка шрифтов SHX доступна в FolderMill по умолчанию. Это означает, что программа попытается их использовать, если это возможно. Кроме того, вы можете включить или отключить эту опцию для преобразования CAD в PDF. Для этого откройте Действие «Преобразовать в PDF». Когда диалоговое окно действия открыто, откройте дополнительные настройки, нажав Ctrl + Alt + i, и установите для параметра TryUseSHXFonts значение 1 или 0.

    Что такое DWG?

    Исходным типом файлов AutoCAD является DWG, собственный формат файлов, созданный Autodesk. DWG (от Drawing) — это двоичный формат файла, используемый для хранения данных и метаданных 2D- и 3D-проектирования.Это собственный формат для нескольких пакетов САПР, таких как DraftSight, AutoCAD, IntelliCAD, Caddy и приложений, совместимых с Open Design Alliance. Кроме того, DWG не поддерживается многими другими приложениями САПР.

    Что такое DXF?

    AutoCAD DXF (формат обмена чертежами или формат обмена чертежами) — это формат файла данных САПР, разработанный Autodesk для обеспечения взаимодействия данных между AutoCAD и другими программами. Согласно Autodesk, формат DXF представляет собой представление данных с тегами всей информации, содержащейся в файле чертежа AutoCAD. Практически вся указанная пользователем информация в файле чертежа может быть представлена ​​в формате DXF.

    FolderMill доступен в виде бесплатной версии и 14-дневной пробной версии по запросу. Если вы не уверены, подойдет ли вам наше программное обеспечение, или у вас есть особый запрос, свяжитесь с нами. Вы можете скачать FolderMill и попробовать:





    Смотрите видео FolderMill на Youtube
